8.14 Кинематическая схема

Просмотреть ближе

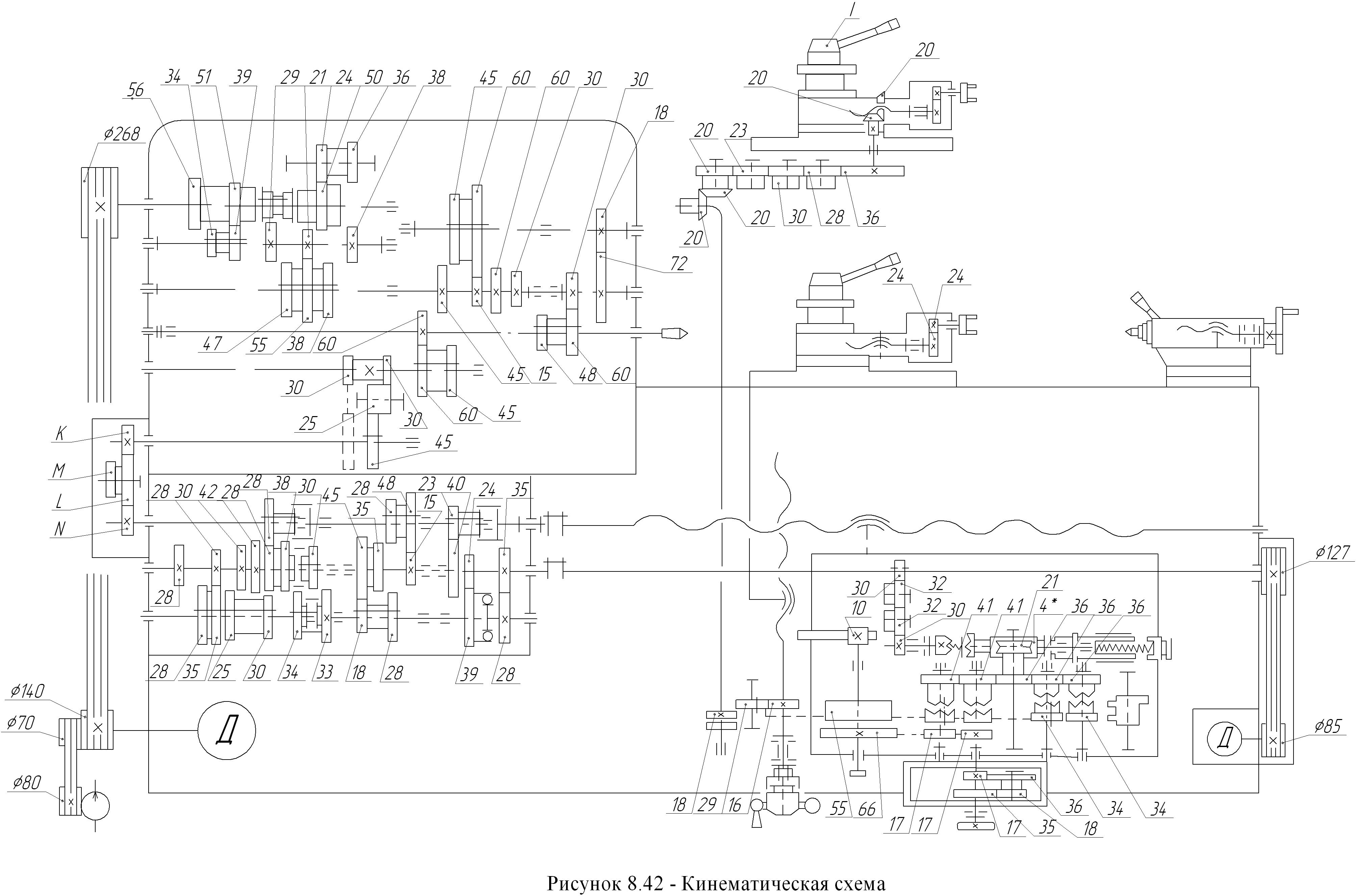

Рисунок 8.42 - Кинематическая схема

8.14.1 Кинематическая схема приведена для понимания связей и взаимодействия основных элементов станка. На выносках проставлены числа зубьев (z) шестерен (звездочкой обозначено число заходов червяка).

Цифрой 1 обозначен суппорт с механическим перемещением резцовых салазок (п. 8.13.5.7.).
