3.27
Шпоночные соединения. Справочные данные
3.27.1 Типы
шпонок
Таблица 3.105 -
Шпонки призматические по ГОСТ 29175—91
|
Размеры в мм
Просмотреть ближе |
|
Диаметр вала
D |
Номинальные размеры шпонок |
Глубина
пазов |
l
* |
|
Исполнение
I |
Исполнение
II |
от |
до |
|
b |
h |
Вал
t |
Втулка
t1 |
К |
Вал
t |
Втулка
t1 |
К |
|
Св. 7
до 10
Св. 10
до 14
Св. 14
до 18
Св.
18 до 24
Св.
24 до 30
Св. 30
до 36
Св. 36
до 42
Св. 42
до 48 |
3
4
5
6
8
10
12
14 |
3
4
5
6
7
8
8
9 |
2,0
2,5
3,0
3,5
4,0
4,5
4,5
5,0 |
1,1
1,6
2,1
2,6
3,1
3,6
3,6
4,1 |
1,2
1,8
2,3
2,9
3,5
4,2
4,4
5,0 |
-
-
3,2
3,8
4,5
5,2
5,2
5,8 |
-
-
1,9
2,3
2,6
2,9
2,9
3,3 |
-
-
2,0
2,6
3,0
3,5
3,7
4,2 |
6
8
10
14
18
22
28
36 |
28
36
45
56
70
90
110
0 |
|
Св. 48
до 55
Св. 55
до 65
Св. 65
до 75
Св.
75 до 90 |
16
18
20
24 |
10
11
12
14 |
5,0
5,5
6
7 |
5,1
5,6
6,1
7,2 |
6,2
6,8
7,4
8,7 |
6,5
7,1
7,8
9,0 |
3,6
4,0
4,3
5,2 |
4,7
5,2
5,6
6,7 |
45
50
56
63 |
180
200
220
250 |
|
Св.
90 до 105
Св.
105 до120
Св.
120 до140
Св. 140
до 170
Св. 170
до 200 |
28
32
36
40
45 |
16
18
20
22
25 |
8
9
10
11
13 |
8,2
9,2
10,2
11,2
12,2 |
10,0
11,2
12,3
13,4
14,6 |
10,3
11,5
12,8
13,5
15,3 |
5,9
6,7
7,4
8,7
9,9 |
7,7
8,7
9,5
10,9
12,3 |
70
80
90
100
110
|
280
315
355
400
450 |
|
*
Размер
l
в указанных пределах принимать из ряда: 6; 8; 10; 12; 14;
16; 18; 20; 22; 25; 28; 32; 36; 40; 45; 50; 56; 63; 70; 80; 90; 100;
110; 125; 140; 160; 180; 200; 220; 250; 280; 315; 355; 400; 450.
П р и м е ч а н и я 1. На рабочем чертеже в зависимости от принятой базы
обработки и измерения проставлять размер
D
+
t1
для втулки и
D
— t
или
t
для вала.
2.
Размер К является справочным при расчете на смятие шпоночного
соединения.
3. В
отдельных, обоснованных случаях (пустотелые и ступенчатые валы, передача
пониженных крутящих моментов и т. п.) допускается принять меньшие
размеры сечений стандартных шпонок на валах больших диаметров.
4. Исполнение
I
или
II
выбирают из условия равнопрочности элементов шпоночного соединения в
зависимости от материала втулки.
Пример обозначения шпонки с размерами
b
= 18
мм,
h
=
11 мм и
l
= 100 мм
исполнения А: Шпонка 18x11x100
ГОСТ 29175—91.
То же, исполнения Б: Шпонка Б 18x11x100
ГОСТ 29175—91 |
|

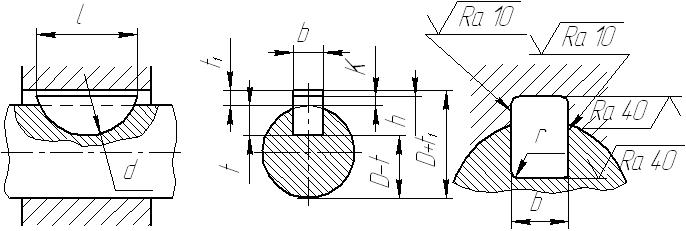

Таблица 3.106 -
Шпонки сегментные по ГОСТ 24071—97
|
Размеры в мм
Просмотреть ближе |
|
Диаметр
вала |
Номинальные размеры
шпонок |
Глубина
пазов |
Радиус
закруг-
ления паза
r
(наиб.) |
|
Назна-чение
1 |
Назна-чение
2 |
b |
h |
Диаметр
шпонки
и паза
d |
Допуск
на
диаметр
паза |
1 |
Исполнение
I |
Исполнение
II |
|
Вал |
Втулка |
K |
Вал |
Втулка |
К |
|
t |
t1 |
t |
t1 |
|
Св. 7
до 10 |
Св. 10
до 18 |
3 |
3,7
5,0
6,5 |
10
13
16 |
+ 0,8
+ 1,0
+ 1,2 |
9,7
2,6
15,7 |
2,7
4,0
5,5 |
1,1 |
1,2 |
— |
— |
— |
0,2 |
|
Св. 10
до 14 |
Св. 14
до 24 |
4 |
5,0
6,5
7,5
9,0 |
13
16
19
22 |
+ 1,0
+ 1,2
+ 1,5
+ 1,7 |
12,6
15,7
18,6
21,6 |
3,5
5,0
6,0
7,5 |
1,6 |
1,8 |
— |
— |
— |
|
Св. 14
до 18 |
Св. 18
до 30 |
5 |
6,5
7,5
9,0
10
11 |
16
19
22
25
28 |
+ 1,2
+ 1,5
+ 1,7
+ 2,0
+ 2,2 |
15,7
18,6
21,6
24,5
27,3 |
4,5
5,5
7,0
8,0
9,0 |
2,1 |
2,3 |
4,7
5,7
7,2
8,2
9,2 |
1,9 |
2,1 |
|
Св. 18
до 24 |
Св. 24
до 36 |
6 |
9
10
11
13
15 |
22
25
28
32
38 |
+ 1,7
+ 2,0
+ 2,2
+ 2,5
+ 3,0 |
21,6
24,5
27,3
31,4
37,1 |
6,5
7,5
8,5
10,5
12,5 |
2,6 |
2,9 |
6,8
7,8
8,8
10,8
12,8 |
2,3 |
2,6 |
0,3 |
|
Св. 24
до 30 |
Св. 30
до 42 |
8 |
10
11
13
15
16
17 |
25
28
32
38
45
55 |
+ 2,0
+ 2,2
+ 2,5
+ 3,0
+ 3,5
+ 4,4 |
24,5
27,3
31,4
37,1
43,1
50,8 |
7
8
10
12
13
14 |
3,1 |
3,5 |
7,5
8,5
10,5
12,5
13,5
14,5 |
2,6 |
3,0 |
|
Св. 30
до 36 |
Св. 36
до 48 |
10 |
13
15
16
17
19
24 |
32
38
45
55
65
80 |
+ 2,5
+ 3,0
+ 3,5
+ 4,4
+ 5,0
+ 6,0 |
31,4
37,1
43,1
50,8
59,1
73,3 |
9,5
11,5 12,5 13,5 15,5 20,5 |
3,6 |
4,2 |
10,2
12,2
13,2
14,2
16,2
21,2 |
2,9 |
3,5 |
|
Св. 36
до 42 |
Св. 42
до 55 |
12 |
19
24 |
65
80 |
+ 5,0
+6,0 |
59,1
73,3 |
15,5
20,5 |
|
4,4 |
16,2
21,2 |
|
3,7 |
|
П р и м е ч а н и я 1. На рабочем чертеже в зависимости от принятой базы
обработки и измерения проставлять размер
D
+
t1
для втулки и
D —
t
или
t
для вала.
2.
Размер К является справочным при расчете на смятие шпоночного
соединения.
3.
В отдельных, обоснованных случаях (пустотелые и ступенчатые валы,
передача пониженных крутящих моментов и т. п.) допускается применять
меньшие размеры сечений стандартных шпонок на валах больших диаметров.
4. Исполнения
I
или
II
выбирают из условия равнопрочности элементов шпоночного соединения в
зависимости от материала втулки.
Пример обозначения сегментной шпонки с размерами
b
= 6 мм и
h
= 10 мм:
Шпонка сегм.
6x10
ГОСТ 24071—97 |
|
|
